应用：
该类型回止阀用于不锈钢管道系统内，以达到防止流体回流的目的。
工作原理
止回阀是指依靠介质本身流动而自动开、闭阀瓣的一类阀门，当阀杆下部的压力超过阀杆上面的压力以及弹簧力时，止回阀阀瓣就会开启；当阀杆上下压 力平衡时止回阀就会关闭，从而达到介质在管道的单 向流动，阻止液体的倒流，防止事故发生。
材料：
钢制部件：不锈钢304、不诱钢316L。
密封圈：硅橡胶(VMQ)氟橡胶 (FPM)三元乙丙(EPDM)
技术数据
若止回阀被安装在一根垂直的管道内，开启阀门所需的压力输送物料压力为1.0Mpa，使用温度范围为-10℃-140℃。
标准设计
有各种标准的止回阀系列可向客户提供，即用于DIN标准系列，3A标准系列，SMS标准系列，ISO/IDF标准系列，BS/RJT标准系列，ASME/BPE等标准系列。

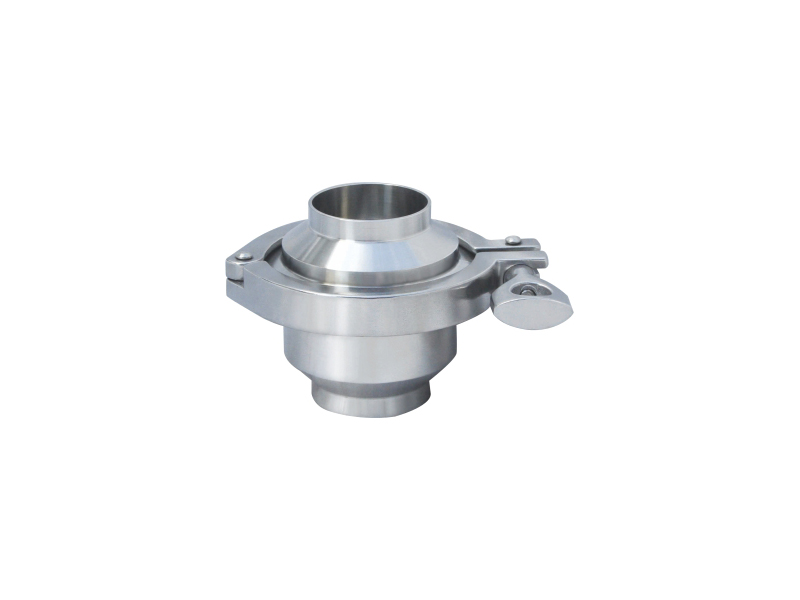

止回阀的阀体分为两个部分，通过卡箍组装在一起，并用一种密封圈进行密封。一个导向圆片和四个导向杆用来引导弹簧，并配有O型密封圏的阀芯。该类止回阀系列具有焊接式，卡箍式与外螺纹连接端口，可适配各种管道连接。
垂直放置显示了内置情况。另外也可水平放置。四个阀锥腿确保了良好的指导线路。
处理能力/压力降对比图
注意！ 这些曲线图现实数据的测定系基于: 介质：水(水温20C) 测量：符合VDI2173.
性能规范
| 金属材质 | 与产品接触的零部件 | 304L/316L(1.4306/1.4404)锻造 | 可提供材料检测报告 |
| 不与产品接触的零部件 | 304/202(1.4301/202) | ||
| 密封材质 | 标配 | 硅橡胶VMQ | 采用进口密封材料， 所有密封材质均符合FDA117.2600 |
| 选配 | 三元乙丙EPDM/氟橡胶(FPM) | ||
| 压力 | 工作压力 | 0~10bar | |
| 温度 | 工作温度 | VMQ:(-50~+180℃)EPDM:(-20~+135℃)FPM:(-30~+230℃) | |
| 温度 | 150t：(MAX20min) | ||
| 表面处理 | 内表面处理 | Ra≥0.4-0.8μm | |
| 外表面处理 | Ra≥0.8-1.6μm | ||
| 连接方式 | 焊接端管径 | 焊接口： DIN1850-2与11850-1 /SMS/3A/ISO等系列 | |
| 连接方式：焊接、快装、外螺纹、内螺纹、法兰等 | |||
| 止回阀的体积流量： 单位时间内流过止回阀某横截面积的流体体积 | 体积流置：立方米/小时(m3/h)详细技术数据请参阅(下页) | ||
外形尺寸
| 卫生级快装止回阀 | |||||
| 规格φ | B | A | B | 2L | KG |
| 19 | 50.5 | ||||
| 25 | 50.5 | 22 | 77 | 94 | 1.15 |
| 32 | 50.5 | 29 | 77 | 94 | 1.06 |
| 38 | 50.5 | 35 | 77 | 94 | 0.95 |
| 45 | 64 | 42 | 77 | 100 | 0.95 |
| 51 | 64 | 48 | 91 | 103 | 1.37 |
| 57 | 77 | 53 | 91 | 105 | 1.4 |
| 63 | 77 | 59 | 106 | 105 | 1.8 |
| 76 | 91 | 72 | 119 | 113 | 2.3 |
| 89 | 106 | 85 | 130 | 129 | 2.85 |
| 102 | 119 | 98 | 145 | 129 | 3.3 |
外形尺寸
| 卫生级焊接止回阀 | ||||||
| 规格φ | A | B | C | D | E | KG |
| 1.0" | 22.4 | 25.4 | 90 | 48 | 32 | 0.9-0.6 |
| 1.5" | 35.1 | 38.1 | 90 | 48 | 31 | 0.8 |
| 2.0" | 47.8 | 50.8 | 106 | 58 | 35 | 1.24 |
| 2.5" | 59.5 | 63.5 | 123 | 59 | 35 | 1.61 |
| 3.0" | 72.2 | 76.2 | 136 | 64 | 36 | 2.25 |
| 3.5" | 84.9 | 88.9 | 150 | 69 | 36 | 2.75 |
| 4.0" | 97.8 | 101.6 | 165 | 73 | 37 | 3.2 |
